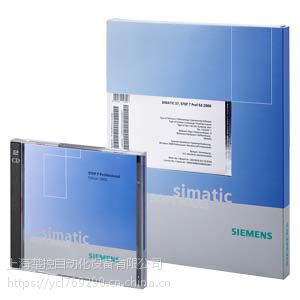

西门子正版WINCCV7.3编程软件

西门子正版WINCCV7.3编程软件 概述

• 基于 PC 的操作员控制和监视系统，可用于所有部门内的过程、生产流、机器设备进行可视化和操作—从简单的单用户站，一直到具有冗余服务器的分布式多用户系统和带有 Web 客户的跨位置解决方案。WinCC 是用于公司范围内垂直集成的信息枢纽。

• 基本系统组态包括可满足信号事件显示、消息及测量值存档、输入所有过程数据和组态数据、用户管理和显示等工业要求的各种功能。

• WinCC 基本软件是众多不同应用程序的核心。基于开放式编程接口，已开发出若干WinCC选件（由西门子工业自动化开发）和WinCC 附加件（由西门子内部和外部合作伙伴开发）。

•


• 询价热线：   15000687827，021-60512610

• 询价客服QQ：  2408644743

•


• WinCC 可与每一个 PC 一起运行，满足给定的 HW 要求。SIMATIC IPC 产品系列尤其适用于 WinCC 系统的工业应用。SIMATIC IPCs 采用功能强大的 PC 技术，它们是针对全天候运行而设计的，既可在办公环境中，也可在恶劣的工业环境中使用。

当前版本：

SIMATIC WinCC V7.4

可在以下操作系统中运行：

• Windows 10（64 位）Professional, Enterprise

• Windows 7 SP1（32 位/64 位）Professional、Enterprise、Ultimate

• Windows 8.1（32 位/64 位）Professional, Enterprise

• Windows Server 2008 R2 SP1（64 位）Standard

• Windows Server 2012 R2（64 位）Standard

• Includes Microsoft SQL Server 2014 SP1（32 位）

SIMATIC WinCC V7.3

可在以下操作系统中运行：

• Windows 7 SP1（32 位/64 位）Professional、Enterprise、Ultimate

• Windows 8.1（32 位/64 位）Professional, Enterprise

• Windows 2008 Server SP2（32 位）Standard

• Windows 2008 Server R2 SP1（64 位）Standard

• Windows Server 2012 R2（64 位）Standard

• 包括 Microsoft SQL Server 2008 R2 SP2（32 位）

SIMATIC SCADA 和 SIMATIC IPC

通过***相互作用实现可用性

• 由硬件和软件组成的“产品包”具有价格优势

• 经过系统测试的解决方案可以降低测试开销

• 简单订货和同步物流

仅在与 SIMATIC IPC 一起订购的情况下

西门子正版WINCCV7.3编程软件 优势

• 多功能

• 面向所有领域的解决方案

• 多语言支持，全球适用

• 可集成到所有自动化解决方案

• 内置所有 HMI 功能

• 用户管理

• 操作员控制和监视

• 事件报告、确认和归档

• 测量值的采集、压缩和归档（包括长期备份）

• 过程和组态数据记录和归档

• 可简单高效地组态

• 组态 wizard 可使用户集中注意必要的对象

• 图像中通过交叉参考列表和屏幕属性显示

• 多语言应用软件的组态

• 用于海量数据的组态工具

• 普遍可延展

• 从单站到客户端-服务器组态可扩展

• 通过冗余服务器可增强可用性

• 通过带 WinCC WebNavigator 的 web 实现过程可视化

• 易于集成的开放式标准

• 功能强大的实时数据库 Microsoft SQL Server 2008 R2 SP2（32 位）

• 对带 ActiveX 控件的应用模块开放

• VB，用于应用程序单独扩展

• 用于跨供应商通信的 OPC

• 带有工厂智能的过程可视化

• 基于 Microsoft SQL Server 2008 R2 SP1 (32 位) 的集成式高性能 Historian

• 集成式评估功能，用于在线分析（统计过程控制）

• 借助各种选件的生产***化

• 通过选件和附加组件进行扩展

• 可扩展组态选件

• 提高系统可用性的选件

• 用于 IT 和商务集成的选项

• SCADA扩展设备选项

• 验证选件，符合 FDA 21 CFR Part 11

• 远程控制协议使用选项

• 全集成自动化的组成部分

• 直接访问 SIMATIC 控制系统的外部变量和消息组态

• 用来提高生产率的内置诊断功能

• 远程控制协议使用选项

V7.3 中的新功能

• 扩展到图形编辑器

• 支持 SVG 图像对象和 Direct2D

• 扩展 WinCC Configuration Studio（类似于 Excel 中的配置选项）

• 报警记录

• 变量记录

• 用户归档

• 文本库

• 扩展通信通道

• 通向新 CPU (S7-1200/S7-1500) 的通信通道（支持符号地址和 CPU 报警）

• OPC UA Server A&C (Alarm & Condition)

• 经过加密的通信

• 终端总线通信的 SSL 加密

• 集成项目的多用户工程组态

• 等等。

V7.2 中的新功能

• 扩展到图形编辑器

• 通过密码来保护 PDL 映像和映像块，从而提供专有技术保护

• 支持 Unicode

• WinCC 安装程序分为 5 种语言/最多可安装 9 种语言

• 可为工程组态和运行版软件选择具体语言，而不管操作系统中的语言设置如何

• 通过创新的 WinCC Configuration Studio 简化变量管理的组态

• 配置选项与 Excel 中的配置选项类似

• 简化了变量/结构变量管理

• 新的通信通道

• 通向新 CPU (S7-1200/S7-1500) 的通信通道（***地址，不支持 CPU 报警）

• 引入了 OPC UA 服务器（DA、HAD）

• 可扩展到归档系统中

• 新的归档记录（日、周、年）

• 新的归档方法（差异）

等等。

西门子正版WINCCV7.3编程软件 应用

SIMATIC WinCC 设计用于过程、制造循环、机器和工厂的可视化和操作。 通过其强大的过程界面（特别是 SIMATIC 系列）和安全数据归档，WinCC 可实现过程控制的高可用性解决方案。

部门中性基本系统通用于所有自动化应用中。 可使用 WinCC 选件（如用于制药行业的 FDA 选件）和特定部门附加软件包（如用于水行业）可实现特定部门的解决方案。

西门子正版WINCCV7.3编程软件 设计

SIMATIC WinCC 提供有完整软件包和运行版软件包，带有 128、512、2048、8192、65536、102400、153600、262144 个 PowerTag¹⁾PowerTag 是通过 WinCC 通道连接到控制器或其它数据源的数据点。从一个数据点中最多能导出 32 个报警信号。此外，没有连接到过程的内部变量可作为额外的系统性能提供。除 WinCC 外还包括 512 个归档外部变量。每个归档授权可用于较大的数量结构。

用于多用户组态的许可证

具有所要求的 PowerTag 数和 WinCC/Server 选件的系统软件必须安装在服务器上。对于 WinCC 客户端，基本配置需要一个 RT128 或 RT Client 许可证就足够了²⁾ .为在客户端上组态，还需要 RC128 授权。若组态在服务器项目中没有自身项目的 WinCC 客户端 (UniClient)，则可进行远程组态。

1) V6：128、256、1024、8192、65536 个 PowerTag

2) RT / RC Client 许可证需要安装 SQL Server Express

西门子正版WINCCV7.3编程软件  功能

SIMATIC WinCC 强大的组态功能降低了工程与组态及示教费用，可实现灵活的人员使用，具有较在的操作可靠性。 只要熟悉 Microsoft Windows，就可操作 WinCC Explorer，WinCC 中央开关点。

与 SIMATIC 其它部件一起，本系统也提供了一些附加功能，例如处理诊断和维护。 所有 SIMATIC 工程与组态工具在功能组态中一起工作。

SIMATIC WinCC 为处理可视性和操作提供完整的基础功能性。 为此，WinCC 具有数个编辑器和界面，可用于根据各自应用单独组态功能。 还可通过最小的工程与组态努力扩展用于控制任务的 WinCC 站。
